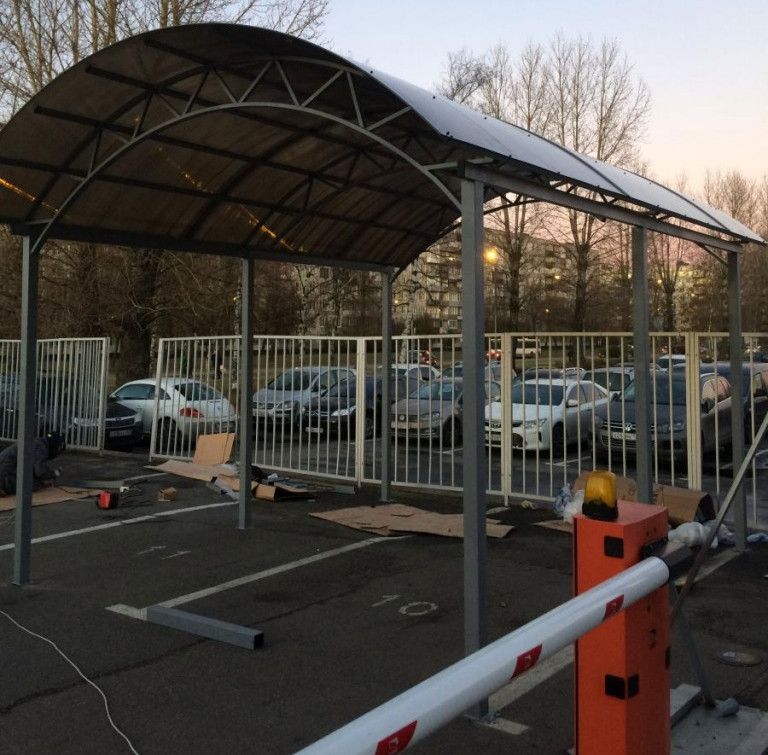

Как выбрать оптимальный радиус изгиба для арочного навеса в зависимости от ветровой нагрузки?

Арочный навес — одна из самых устойчивых форм малых архитектурных конструкций, поскольку дуга естественным образом перераспределяет нагрузку. Но именно из-за этой особенности параметр радиуса изгиба становится ключевым. Слишком большой радиус приводит к «парусности», слишком малый — создаёт чрезмерную точечную нагрузку на стойки и крепления. При выборе правильного радиуса нужно учитывать розу ветров, высоту конструкции, расстояние между опорами и массу кровельного материала. Ошибка в расчётах приводит не только к вибрации и шуму, но и к тому, что навес со временем теряет геометрию и начинает становиться опасным при сильных порывах ветра.

Как радиус изгиба влияет на аэродинамику навеса

Чем круче дуга арочного навеса, тем быстрее поток воздуха скользит по поверхности, не создавая существенного сопротивления. Если радиус слишком большой, крыша начинает работать как парус: ветер давит на неё с одной стороны и пытается приподнять листы поликарбоната с другой. Правильная форма должна обеспечивать плавный сход воздушных масс. Для средней полосы оптимальная высота подъёма дуги — 40–60 % от ширины пролёта. Это обеспечивает достаточную обтекаемость, уменьшает давление на листы и снижает риск их деформации в зоне креплений.

Зависимость радиуса от ветровых районов России

Все регионы делятся на 7 ветровых зон. В зоне с максимальной скоростью ветра (приморские районы, степные области, северные территории) радиус изгиба должен быть меньше — дуга должна быть более крутой. Это уменьшает подъемную силу. В мало- и средневетровых регионах можно делать навесы более пологими. Например:

— 1–2 ветровой район: радиус 3–4 м при ширине пролёта 4 м;
— 3–4 район: радиус 2.8–3.2 м;
— 5–7 район: радиус 1.8–2.6 м.

Это не жёсткие нормы, а практическая статистика, учитывающая аэродинамику и нагрузки на листы поликарбоната. Для профессиональных расчётов обычно используют коэффициенты из СНиП 2.01.07-85, но в быту важно понимать принцип: чем сильнее ветер — тем круче навес.

Влияние массы покрытия на выбор радиуса

Поликарбонат, металлочерепица, профнастил — каждый материал ведёт себя по-разному. Для поликарбоната важно не допускать изгиба меньше предельного для конкретной толщины листа, иначе материал растрескается. Для сотового поликарбоната радиус изгиба равен примерно 150 × толщине листа (например, лист 8 мм — минимум 1.2 м). Металлические покрытия изгибаются только заводским способом, поэтому радиус выбирается в зависимости от конкретного профиля. Если материал тяжёлый, радиус должен быть больше — пологая дуга снижает нагрузку на стойки и фермы.

Как учитывается высота навеса

Высота конструкции напрямую влияет на ветровую нагрузку. Чем выше навес, тем сильнее давление на его верхний контур. Поэтому высокие арочные навесы должны иметь меньший радиус. Если навес выше 3 метров, рекомендуется уменьшить радиус как минимум на 20 % от стандартного значения для данной климатической зоны. Низкие навесы, наоборот, можно делать более широкими и пологими — ветер оказывает на них меньшее влияние из-за эффектов затухания потока на уровне земли.

Оптимальное расстояние между опорами

Даже идеально подобранный радиус не спасёт конструкцию, если опоры расположены слишком далеко друг от друга. Для арочных навесов стандартные расстояния находятся в пределах 2–3 метров. Чем ближе стойки, тем устойчивее система, и тем более пологий радиус можно себе позволить. Если пролёт превышает 6 метров, радиус должен уменьшаться, иначе листы начнут вибрировать при порывах ветра. В таких случаях дополнительно ставят фермы или усиливающие арки.

Парусность и её влияние на расчёт радиуса

Парусность — это способность конструкции ловить ветер. Арочные навесы, вопреки распространённому мнению, могут иметь высокую парусность, если сделаны слишком полого. Правильный радиус снижает подъемную силу. Это особенно важно для навесов на открытых участках — возле полей, озёр или возвышенностей, где ветер не встречает препятствий. Если участок продувается с двух сторон, рекомендуется делать навес с более крутой дугой и усиливать крепления листов.

Как влияет расположение навеса на выбор радиуса

Если навес ставится вдоль стены дома, ветровое давление уменьшается примерно на 30 %. В этом случае радиус можно выбирать чуть больше. Если навес стоит отдельно, особенно рядом с дорогой, где создаются турбулентные воздушные потоки от машин, радиус должен быть меньше, чтобы снизить вибрации и шум. Для навеса, расположенного на склоне или на возвышенности, используется коэффициент увеличенной ветровой нагрузки — радиус уменьшается на 10–15 %.

Ошибки при выборе радиуса, которые приводят к деформации конструкции

Главные ошибки — выбор слишком большого радиуса, попытка сделать навес визуально "плоским", нарушение минимального радиуса изгиба поликарбоната и отсутствие расчёта на подъемную силу. Часто ошибаются с высотой опор: слишком высокие стойки увеличивают нагрузку и приводят к раскачиванию конструкции. Ещё одна распространённая ошибка — попытка увеличить ширину навеса без усиления ферм. Это приводит к провисанию листов и нарушению геометрии дуги.

Правильный радиус — основа долговечного навеса

Таким образом, оптимальный радиус изгиба у арочного навеса — это баланс между аэродинамикой, нагрузками, высотой и материалом покрытия. Правильно подобранная дуга обеспечивает устойчивость в любой климатической зоне, снижает воздействие ветра, продлевает срок службы поликарбоната и уменьшает нагрузку на крепления. Чем точнее выполнен расчёт, тем тише, безопаснее и долговечнее будет навес.
